Hàm lượng bọt khí (air content) của mẫu thử nghiệm được định nghĩa là lượng khí cuốn vào trong hỗn hợp bê tông trong quá trình trộn, không bao gồm lượng bọt khí nằm trong lỗ rỗng của các hạt cốt liệu. Hàm lượng này được tính toán dựa trên sự chênh lệch giữa hàm lượng bọt khí biểu kiến và hệ số hiệu chỉnh cốt liệu, và được biểu thị bằng phần trăm (%).
Chuẩn bị thiết bị
Bình thử kiểu B: Bình chứa hình trụ, làm bằng thép hoặc kim loại cứng, có thể tích tối thiểu 6 L. Cụm nắp phải đảm bảo kín áp và có van khí, van xả khí, khóa nước.
Các dụng cụ khác: Búa cao su, que đầm, ống hiệu chuẩn, bơm tay, và các dụng cụ để trộn và đổ bê tông.

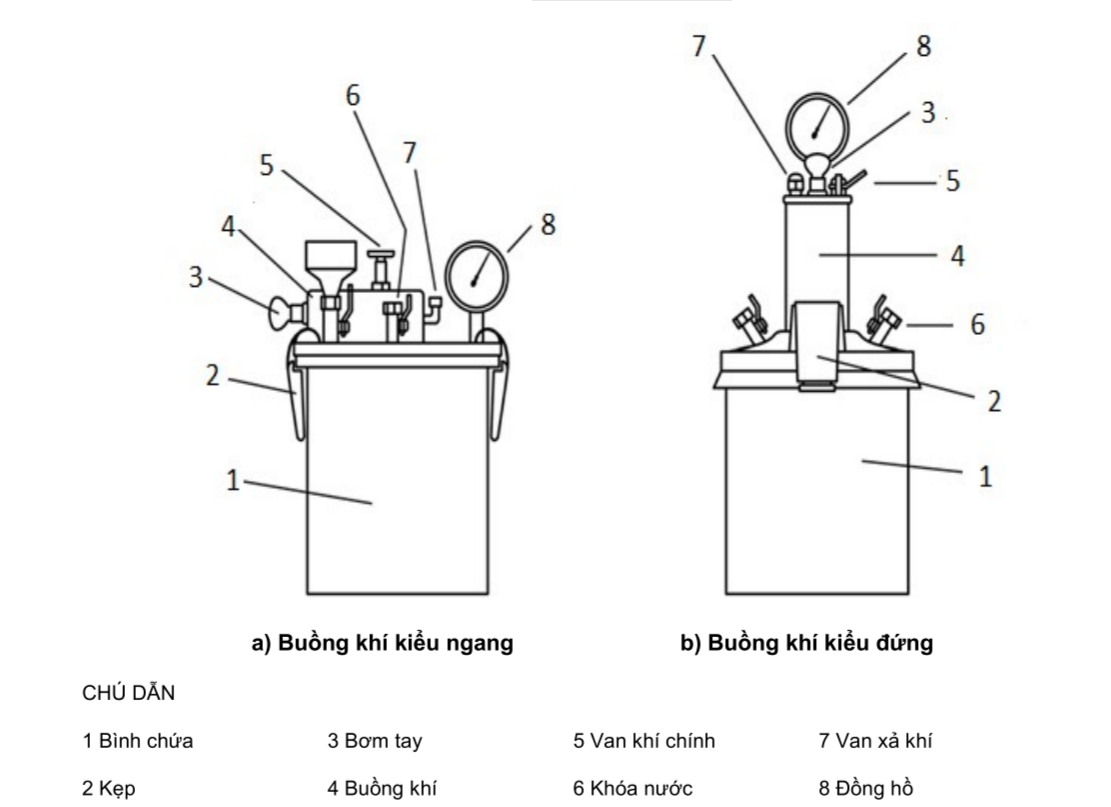

Hình 1 – Bộ dụng cụ thử nghiệm hàm lượng bọt khí của bê tông tươi (dùng bình thử kiểu B).
Mô tả phương pháp thử (khi sử dụng bình thử kiểu B)
Phương pháp này dựa trên việc cân bằng thể tích không khí đã biết ở áp suất định trước trong buồng khí kín với thể tích không khí chưa biết trong mẫu bê tông. Đồng hồ đo áp suất sẽ hiển thị hàm lượng bọt khí.
Hướng dẫn công việc
1. Chuẩn bị
- Vệ sinh sạch miệng của bình chứa và cụm nắp để đảm bảo kín áp khi cụm nắp được kẹp vào vị trí.
- Lắp ráp bình thử bọt khí, đóng van khí chính từ buồng khí sang bình chứa và mở cả hai khóa nước.
- Thêm nước qua một khóa cho đến khi nước chảy ra từ khóa còn lại, lắc nhẹ bình thử bọt khí cho đến khi tất cả không khí thoát ra khỏi bình chứa.
2. Qui trình thử
- Đóng van xả khí và bơm khí vào buồng khí đến khi đồng hồ chỉ vào vạch áp suất ban đầu.
- Đợi một vài giây để khí nén nguội tới nhiệt độ bình thường.
- Ổn định kim đồng hồ tại vị trí áp suất ban đầu bằng cách bơm hoặc xả khí nếu cần, đồng thời dùng ngón tay gõ nhẹ lên đồng hồ.
- Đóng cả 2 khóa nước trên nắp, mở van khí chính, gõ nhẹ xung quanh bình chứa bằng búa cao su và dùng ngón tay gõ nhẹ vào đồng hồ để ổn định kim đo.
- Đọc hàm lượng bọt khí trên đồng hồ, khóa van khí chính.
3. Kết thúc
- Giải phóng áp suất: Giải phóng dần áp suất và mở lỗ thông hơi để kiểm tra xem mực nước có trở về mức 0 hay không. Trong quá trình này, gõ nhẹ xung quanh bình chứa.
- Kiểm tra rò rỉ:
– Nếu mực nước không trở lại mức 0, có thể không khí đã thoát ra từ ống hiệu chuẩn hoặc nước đã bị rò rỉ từ bình thử bọt khí.Nếu mực nước không trở về trong phạm vi 0,05% mức 0 và không có rò rỉ nước, có khả năng một phần không khí đã bị mất đi từ ống hiệu chuẩn.
– Lặp lại hiệu chuẩn: Trong trường hợp có vấn đề như trên, lặp lại quy trình hiệu chuẩn từ đầu điều A.6.
Nếu phát hiện nước bị rò rỉ, hãy siết chặt khớp nối trước khi lặp lại quy trình hiệu chuẩn.
Lưu ý: Đảm bảo thực hiện các bước trên một cách cẩn thận để đảm bảo độ chính xác của kết quả thử nghiệm.
4. Đo đạc và tính toán kết quả
– Hàm lượng bọt khí của mẫu thử nghiệm được tính toán chính xác đến 0,1 % trong bình chứa.
– Nếu hàm lượng bọt khí cao hơn 8 %, đọc số gần nhất với ½ vạch chia trên đồng hồ.
Các điểm quan trọng cần chú ý khi đo hàm lượng bọt khí
Khi đo hàm lượng bọt khí của mẫu thử nghiệm bằng bình thử kiểu B, cần chú ý các điểm quan trọng sau:
1. Chuẩn bị mẫu thử: Mẫu bê tông cần được chuẩn bị theo quy trình tiêu chuẩn, đảm bảo không có hạt cốt liệu lớn hơn 40 mm nếu cần thiết.
2. Hiệu chuẩn thiết bị: Thiết bị cần được hiệu chuẩn định kỳ, ít nhất mỗi ba tháng một lần hoặc khi có yêu cầu. Đảm bảo rằng áp suất và các chỉ số trên đồng hồ đo là chính xác.
3. Quy trình thử nghiệm:
– Đảm bảo bề mặt bên trong của cụm nắp và bình chứa sạch sẽ, không bám dầu mỡ và được làm ẩm để bọt khí dễ dàng thoát ra.
– Khi bơm khí vào buồng khí, cần đợi một vài giây để khí nén nguội tới nhiệt độ bình thường trước khi đọc kết quả.
– Đóng van xả khí và bơm khí vào buồng khí đến khi đồng hồ chỉ vào vạch áp suất ban đầu. Đảm bảo kim đồng hồ ổn định tại vị trí áp suất ban đầu bằng cách bơm hoặc xả khí nếu cần.
4. Đọc kết quả: Khi hàm lượng bọt khí cao hơn 8%, đọc số gần nhất với ½ vạch chia trên đồng hồ.
5. Sai số cho phép: Sai số giữa hai lần thử nghiệm liên tiếp không được vượt quá 0,2%. Nếu có sự sai khác, cần lặp lại thử nghiệm để đảm bảo độ chính xác.
6. Báo cáo kết quả: Báo cáo thử nghiệm cần ghi rõ tên mẫu, ký hiệu mẫu, ngày giờ thử nghiệm, và hàm lượng bọt khí của mẫu bê tông.
Những chú ý này giúp đảm bảo quá trình đo hàm lượng bọt khí được thực hiện chính xác và đáng tin cậy.
Tài liệu tham khảo:
- TCVN 3111:2022 Hỗn hợp bê tông – Phương pháp áp suất xác định hàm lượng bọt khí.
- Standard Test Method for Air Content of Freshly Mixed Concrete by the Pressure Method (ASTM C 231 – 08c)
